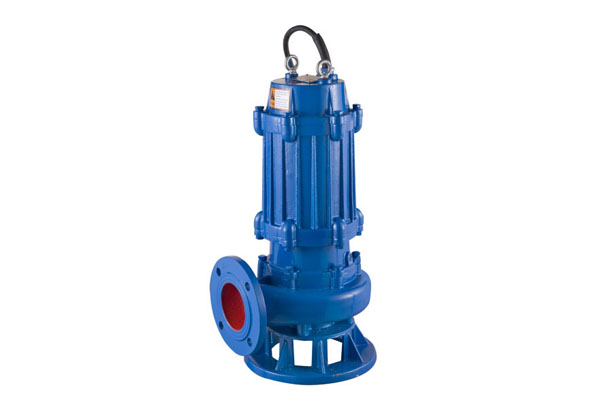

潛水排污泵的設計工藝與制造技術

發布人：隔膜泵廠家發布日期：2021-11-02 點擊率：本文關鍵詞：潛水排污泵

潛水排污泵設計工藝

1、根據用戶要求，潛水排污泵采用我公司新潛水泵設計軟件(CFD)計算機三維流體流場動力學數字仿真技術設計水力模型。設計的水力模型效率高，具有通過大顆粒和一定直徑長纖維的能力，使泵在惡劣環境下可靠運行。

2、潛水排污泵采用機電一體化設計，結構緊湊，使用方便。

3、潛水排污泵具有多種保護功能：利用機組接線腔內的漏水報警裝置檢測接線腔的密封情況；定子繞組設有過熱保護裝置、定子繞組防結露裝置、推力軸承溫度傳感器，泵油室設有機械密封泄漏報警裝置。

4、潛水排污泵采用自動耦合系統安裝，無需建設高大泵房，降低工程造價。

潛水排污泵制造與裝配技術。

潛水排污泵的制造采用了許多先進的技術手段。

1、潛水無堵塞排污泵葉輪采用先進的水力模型設計，葉輪動平衡的平衡試驗由上海申光平衡試驗機進行，動平衡精度達到G6.3級，保證了泵的平穩運行，無振動，運行噪音小于75db。

2、潛水排污泵電機引出線應經過特殊處理。潛水排污泵長期在水下運行，工況惡劣。除了其他人為的不利因素，電纜會意外損壞，電機會被淹沒。電纜經過特殊硫化密封處理后，消除了電纜斷裂損壞電泵的隱患。主要原理是潛水電纜由橡膠外護套、填充物和電纜內芯組成，每根電纜內芯由橡膠內護套和多股電纜銅線組成。當電纜外護套或電纜內護套損壞時，介質會沿著電纜內芯與外護套之間的間隙或電纜內芯中銅線之間的間隙進入電機腔，從而燒毀電機。針對上述現象，我公司對單芯電纜進行剝皮、鍍錫處理后植入橡膠，再植入橡膠，后用橡膠圈密封。采用硫化橡膠水密電纜后，電機可在水下20米潛水，工作正常，從根本上杜絕了水進入電機的途徑。

3、潛水排污泵轉子軸和軸承采用熱壓裝配，主要零件和關鍵部件在數控加工中心加工，在裝配線上進行質量控制，在質量檢測中心進行性能測試。

4、潛水排污泵鑄件采用先進的模具制造技術和阿什蘭工藝。三維尺寸精度準確，液壓元件和葉片流道元件表面光滑，液壓效率高，使零件在制造過程中完全滿足設計要求。
