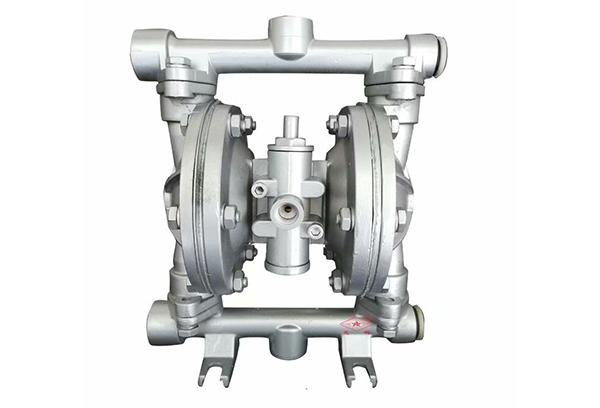

氣動隔膜泵工作原理

氣動隔膜泵工作原理是靠空壓機將壓縮空氣輸入隔膜泵的配氣閥來驅動隔膜泵中間體內鏈接軸來帶動隔膜泵泵體介質室內的隔膜泵膜片做橫向拉伸運動來達到自吸流體的作用的容積式往復泵。在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。氣動隔膜泵由氣流結構和液流結構兩大部分構成，通過兩側膜片完全隔離。

氣源壓力只需大于每平方厘米兩公斤即能工作。在5到8公斤工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，同時，消耗后的低壓氣體通過排氣口快速排出。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。

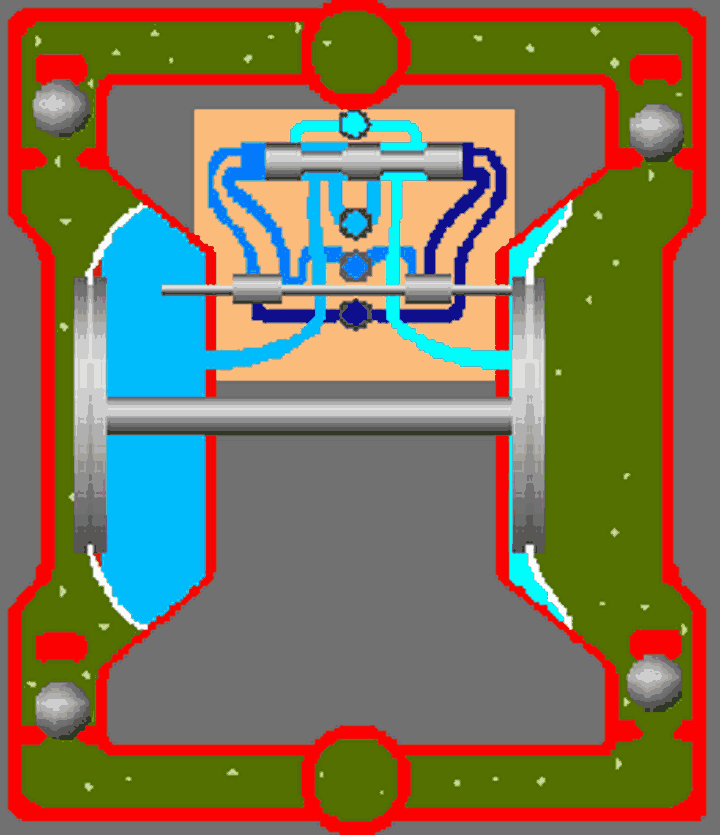

氣動隔膜泵工作原理動態圖

配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

流體在通過隔膜泵時，軟密封球芯和閥座一開一關這使得每個外隔膜室交替地填充和排出，球芯和閥座對通過的壓力差做出反應。并且由于球芯和閥座的的軟密封形式，還可以通過某些含小顆粒的流體。

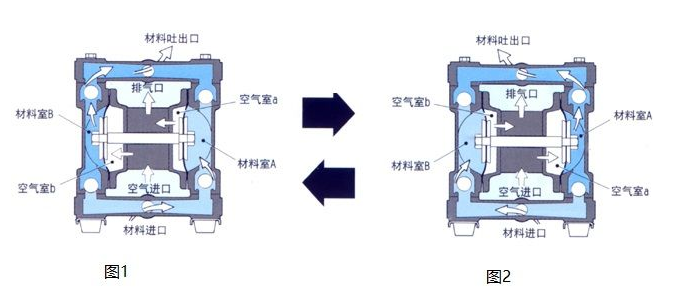

氣動隔膜泵工作原理圖解

圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

圖2：當受空氣擠壓之空氣室B達到其位移限時，空氣閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體外?？諝馐褺被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到自吸狀態。

氣動隔膜泵工作原理簡單示意圖
